4.Ngâm

– Board sau khi ủi xong đem ngâm vào nước sạch, chờ khoảng 2 phút cho giấy mềm và rã ra:

Photobucket

– Lột giấy ra, từ từ, chậm và nhẹ thôi.

Photobucket

– Dùng phần thịt của ngón tay chà nhẹ trên board để chà đi phần giấy còn bám lại (chỉ cần tương đối thôi)

Photobucket

– Tàm tạm thế này:
Photobucket

– Dùng bút lông không xoá kẻ lại vết mực đã mất (4k/cây). Nhớ dùng giấy thấm cho mạch khô rồi kẻ. Tuy nhiên nếu fail nhiều thì nên rửa mực bằng xăng thơm rồi ủi lại.

Photobucket

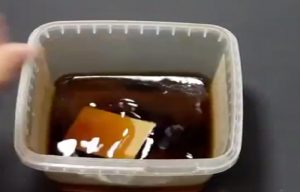

– Ngâm mạch vào nước đã pha bột sắt, với lượng nước thế này + bịch bột sắt 3k/gói có thể ngâm 5-6 board 6cmx8cm.

Bột sắt pha không lỏng cũng không đặc quá, có màu sẫm như hình dưới, pha ít nước để tăng nồng độ và tiết kiệm bột sắt, một dung dịch có thể tái sử dụng vài lần.

Dung dịch bột sắt khá bẩn và bám dính nên cẩn thận trong việc sử dụng và vệ sinh. Nếu dính vào tay chân, nhanh chóng rửa sạch, chỗ khác …không chịu trách nhiệm.

– Nhớ úp mặt board đồng xuống dưới rồi lắc nhẹ, nếu lắc liên tục thì tầm 10p là ta được mạch. Còn 3p lắc một lần thì thời gian lâu hơn, tránh để quá lâu sắt ăn hết đường mạch. Khi nhìn thấy đồng đã bị ăn hết có thể  rửa board sạch để kiểm tra.

Photobucket

Lưu ý: Dung dịch ngâm mạch khá độc, không nên để dây vào tay/mắt, các bạn có thể khoan 1 lỗ nhỏ trên board rồi xuyên 1 sợi dây qua để cầm, tránh tiếp xúc với nước ngâm mạch.

– Dùng giấy nhám/miếng rửa chén chà mực ra, sau đó dùng xăng thơm rửa lại sẽ sạch hơn (16k/chai).

Dùng dao nhỏ rạch đường chập nếu phát hiện phần đồng không mong muốn chưa bị ăn mòn hết.
Photobucket

– Và thành phẩm là đây:
Photobucket


Chú ý trong phần này:
– Các dụng cụ và hóa chất có thể mua ở kế tiệm Ngọc / các khu Nhật Tảo hoặc tiệm Bảo Tín (Thủ Đức).
– Các lỗ nhỏ ở chính giữa chân linh kiện dùng để khoan không bị trượt, cần chú ý rửa sạch giấy và ngâm cho hết mấy lỗ này.
– Dung dịch sắt nếu còn dùng được thì đậy lại thì lần sau mới dùng tiếp được.
– Với các mạch đường nét lớn thì không cần dùng axeton ( khá độc nếu tiếp xúc nhiều ), ngược lại với các nét nhỏ 12-15mils thì chỉ dùng giấy nhám sẽ dễ bay luôn đường đồng.
